Материалы, используемые при производстве печатных плат
ООО "СОУЛ ЭЛЕКТРОНИКС". МАТЕРИАЛЫ
Ниже Вы можете ознакомится с характеристиками различных материалов, выбрав именно тот, что наиболее подходит к Вашему проекту или отправив заявку нашим менеджерам, они предложат Вам подходящий материал.
Материалы постоянно присутствующие на складе опытного производства печатных плат: Standard FR-4, High Tg FR4, Rogers
Материалы на которых возможно изготовление на опытном производстве, но требующие предварительно запроса на поставку: Nelco, Arlon, Isola, Taconic, Bergquist.
Материалы, постоянно присутствующие на складе серийного производства печатных плат: FR-2, Standard FR-4, CEM-1, CEM-3, Aluminium
Материалы на которых возможно изготовление на серийном производстве, но требующие предварительного запроса на поставку: Rogers, High Tg FR4.
FR-4
Ниже представлена таблица с техническими характеристиками материала FR-4, наиболее часто используемого при заказах печатных плат на нашем производстве:
Основные особенности:
- Температура стеклования Tg 135C.
- Отличная механическая обрабатываемость.
- Совместим с системой автоматической оптической инспекции (AOI).
- Без защиты от ультрафиолета.
По таблице:
Все типичные значения базируются на образцах толщиной 1,6 мм, а Tg базируется на образцах от 0.5 мм
Пояснения к методам измерения: C- нахождение во влажной среде, E- температурное воздействие — D — погружение в дистиллированную воду.
Зависимость предела прочности при изгибе к температуре.
Водопоглощение к времени проведенному в автоклаве.
Прочность на отрыв к температуре.
Диэлектрическая константа к частоте.
CEM
Композитные эпоксидные материалы (CEM) являются группой композитных материалов, обычно изготавливаемых из стекловолокна на поверхности и основой из нетканного стекловолокна, комбинированные с эпоксидной смолой.
Существуют различные типы материала CEM:
- CEM-1 - дешевый, огнестойкий, из ламината на целлюлозно-бумажной основе, с одним слоем стекловолокна.
- CEM-2 - имеет целлюлозно-бумажную основу и покрыт с двух сторон слоями стекловолокна.
- CEM-3 - очень похож на наиболее часто используемый материал FR-4, имеет белый цвет, огнестойкий.
- CEM-4 - характеристики как у CEM-3, но не огнестойкий.
- CEM-5 (также называемый CRM-5) - имеет основу из полиэфирного стекловолокна.

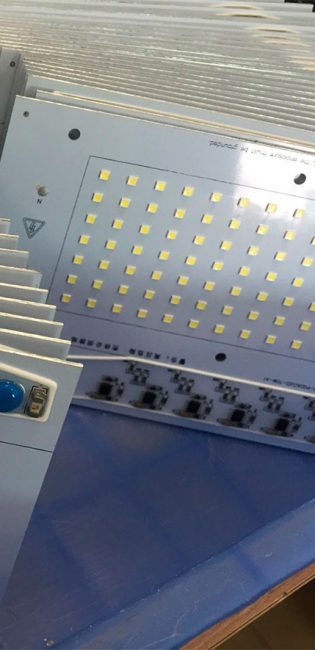

Алюминиевые печатные платы
Данные материалы произведены с соблюдением регламента REACH и соответствуют требованиям RoHS. Благодаря высокой теплопроводности алюминия, ламинированного медью, значительно увеличивается срок жизни электронных изделий, смонтированных на алюминиевых платах.
Для получения точных цен и условий поставки на алюминиевые печатные платы обращайтесь к нашим менеджерам, будем рады Вам помочь.
Эти материалы имеют хорошую механическую обрабатываемость и особенно применимы для электронных компонентов, требующих значительного теплоотвода – например светодиодов мощностью более 1 Вт, или проектов, предусматривающих высокую плотностью монтажа электронных компонентов.
Не содержат стекловолокна, имеют электромагнитное экранирование.
Список материалов, имеющихся на нашем производстве:
- EPA-M0;
- EPA-M1;
- EPA-M2;
- EPA-M3;
- TCB-2AL;
- YGA-2;
- YGA-4;
- CL11 CL21;
- CCAF-01;
- SAR-15.
Области применения
Внутреннее и наружное освещение, уличные фонари, индустриальное освещение, подложки для разварки кристаллов.
СВЧ материалы для изготовления печатных плат
Термостойкий материал с керамическим наполнителем, усиленный стекловолокном.
Особенности и преимущества:
- Не содержит фторопласт.
- Методы и технологии обработки совпадают с материалом FR4, включая многослойные решения.
- Очень низкая возгораемость (для материала RO4350 TM)
- Малая диэлектрическая проницаемость и низкий уровень потерь.
- Оптимально для устройств с высокими рабочими частотами.
- Стабильные электрические характеристики в широком диапазоне частот.
- Оптимальны для многослойных и смешанных диэлектрических плат.
- Малое растяжение по оси Z.
- Высокое качество и надежность металлизированных отверстий.
- Подходят для использования в гибридных МПП с эпоксидным стеклотекстолитом.
- Высокая температура стеклования (280° С).
- Отсутствие деформаций во время сборки.
- Передающие антенны сотовых передатчиков и усилители мощности.
- Микроволновая point to point (P2P) связь.
- Автомобильные радары и сенсоры.
- Радиочастотные идентификационные метки (RFID).
- Приемники спутникового вещания.
